KC-80全屋定制热水系统说明书

本机采用新型单片机控制。专业解决多楼层多房间使用热水放冷水过多、热水压力不足的弊端，也可用于北方用户太阳能采暖。

控制器广域彩屏，柱形水位、北京时间管道温度交替显示，实体按键；手动、定时、智能三种运行模式可选，具操作简单，显示一目了然。涵盖了市场上所有同类控制器的功能。

主要技术指标：

使用电源：220V AC 50HZ 功率≤5W

测温范围：0-99℃   精度±2℃

水位分档：五档，其中20%闪烁为一档，20% 50% 80% 100%

可控循环泵功率：≤750W

可控电加热功率: ≤3000W

漏电动作电流：≤10mA     0.1S

白色上水电磁阀参数：直流DC   12V

灰色回水电磁阀参数：直流DC   12V

主要功能：

开机自检：开机时全屏点亮进行安全自检，并发出“滴”声，表示机器处于正常状态

时间与管道温度显示：实时交替显示北京时间、管道温度。用户在首次使用需要进行实时校对。

水位、水温显示：实时显示太阳能水箱中的水温与水位

水位、水温预置：可预置上水的水位50 80 100%。默认100% 可预置的加热温度范围30-80℃

缺水报警：当水位从高变低，出现缺水状态时，蜂鸣报警，同时水位20%闪烁

高温炸管保护：通电时，当水位≤20%，温度显示≥90℃时，仪表禁止一切上水功能。防止激炸真空玻璃管。当温度≤90℃或水温≥50%时，上水功能恢复。

掉电记忆：在断电情况下，控制器会保存用户之前设置的所有参数。当再次通电时，控制器按以前设定的模式及功能运行。

自动防溢流：缺水上水30分钟后，仍显示缺水可视为真空管破裂停止上水。在显示80%水位的情况下，启动上水，如15分钟后没有上满水则自动停止上水。

强制上水：水位传感器出现故障时，按上水键实现强制上水8分钟，每分钟有蜂鸣提示

1缺水上水：当水位从高变低至缺水状态时，延时30分钟自动上水至预置水位或水满

1低水压保护:在20%或50%水位的上水过程中，上水30分钟后水位不能上升一档则先停止上水，延时30分钟后再次上水，上水30分钟后仍不能上升一档水位，则停止上水，此功能 为保护水泵及电磁阀长期通电空转而造成损坏。水压正常后自动会上满水。

1温控上水：当水箱水末满100%，温度高于设定的温控上水温度值时，自动补水至55℃停止或水满。具备温控功能的时间段是上午9：00-下午17：00。将温控温度设为00关闭温控上水功能.

1恒温加热：水箱水温低于设定恒温加热温度5℃，立即启动加热到预置恒温加热温度，加热时水位若低于50%时，先启动上水，再启动加热，以免干烧。在恒温加热功能启动时，若手动强制关闭加热，则暂停恒温加热一小时，过后恢复加热。把恒温加热的温度设置00为关闭恒温加热功能。

1恒水位：水箱水位低于预置的恒水位时，延时15分钟启动上水至预置水位。在恒水位功能上水时，若手动按键关闭上水，则暂停恒水位上水功能1小时。设置恒水位20%档与100%档同时闪烁，为关闭恒水位功能

1自动温差循环：在默认管道温度T2≤38℃，水箱温度T1≥43℃时，自动启动水泵循环。在循环过程中若启动上水，则停止自动循环。上完水后，控制器自动检测温度，若水箱水温T1≥43℃则继续启动循环，至t1-t2≤5℃停止循环换热。管道循环温度设置范围20℃～50℃。默认温度38℃。关闭自动循环功能可常按加热键三秒，显示屏“关闭循环”点亮。

1自动循环默认时间段：早上6：00～9：00；中午11：00～13：00; 下午16：00～19：00，时间段可根据需要自行设定一次或二次。

1自选模式：控制器具有手动、定时、智能三种模式可选。❶手动模式可设定手动加热的温度，加水的水位，校对北京时间小时分钟，温控上水的温度，恒温加热的温度，恒水位功能中的水位；❷定时模式可设定第一、二次上水的时间，上水的水位，加热的时间，加热的温度，校对北京时间小时分钟，温控上水的温度，恒温加热的温度，恒水位功能的水位；❸智能模式可设定校对北京时间的小时分钟，温控上水的温度，恒温加热的温度，恒水位的水位。建议用户选用智能模式运行。只校对北京时间即可。

1定时加热与手动按键加热是二个温度框架，自动加热为第一、二次设置定时加热的温度。手动按健加热为设置项中第一次设置加热的温度及上水的水位项设置的参数值。

使用方法：

控制器是全智能运行的，在一般情况下不必做任何操作。若用户想进行个性化设置，请按以下步骤进行。❶常按加热键三秒，可开启与关闭自动循环功能，关闭时，“关闭自动”点亮；❷常按设置键三秒，可进行功能参数设置；❸常按上水键三秒，可查看管道实时温度；❹常按模式键，可进行自动循环时段的个性化设置与管道温度的设置。下表为各模式下可设置的参数及说明

循环模式长按模式键可设置调整各参数

控制器的安装：

将托架安装在不直接淋水又便于观察使用的地方，用螺丝固定牢固。

将控制器挂在托架上，打开正面盒盖。

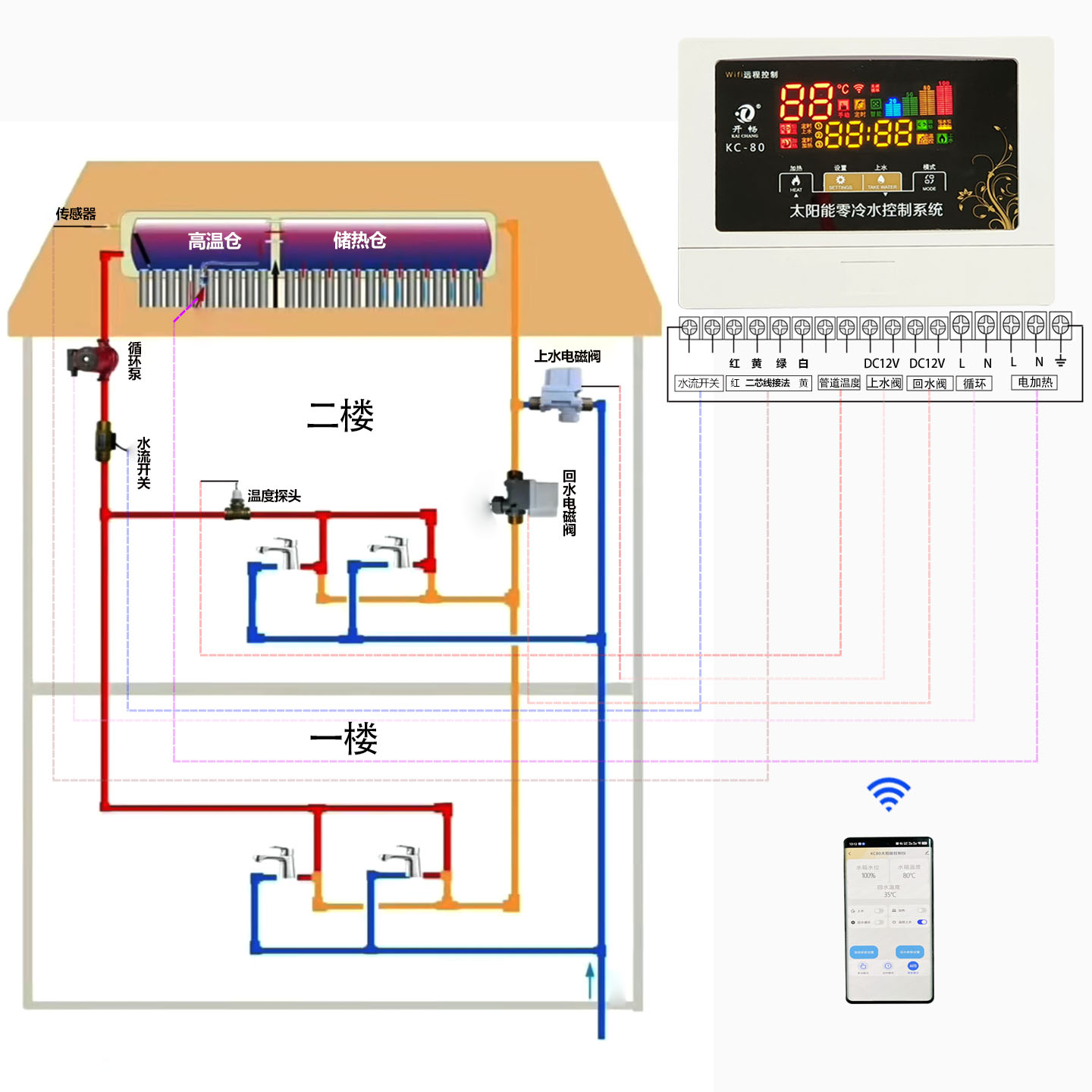

将水温水位传感器探头电缆线按照接线示意图上标明的颜色进行接线，两芯，四芯传感器通用。即可以接两芯传感器也可接四芯传感器。

参照接线示意图分别将电加热管，电磁阀，水泵或电热带的连接线接到对应的接线柱上，电线必须压紧，不可接错，否则将造成电器烧毁等事故。

连接线可以从右下角下侧位置出线，全部安装完毕后检查无误，盖上接线盒盖，上电自检。
